El manguito de continuidad MBT permite ampliar el refuerzo a las juntas de la construcción sin necesidad de taladrar o alterar de forma sustancial el encofrado en los puntos de la construcción donde están ubicadas las juntas. La parte hembra del manguito se fija al encofrado mediante una placa con clavos. Una vez retirado el encofrado, la placa con clavos protege la parte roscada interna del manguito. Es aconsejable aflojar la placa con clavos para romper su enlace con el hormigón mientras esté "verde". La sección macho del manguito se atornilla a la existente después de retirar la placa con clavos. Los manguitos de 12mm y 16mm llevan contratuercas adicionales que permiten asegurar la conexión. Las dos secciones de 20mm a 40mm de los manguitos se bloquean juntas mediante un cono de expansión ajustado a la sección macho.

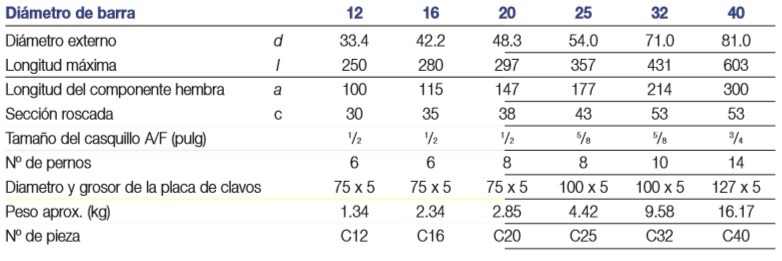

Dimensiones:
Instalación:

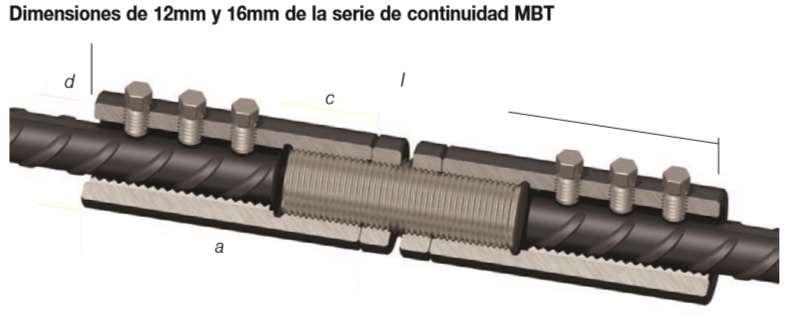

Tamaños 12mm y 16mm
Fije la placa con clavos al encofrado y atornille el componente hembra hasta el fondo de la placa. Inserte la barra en el manguito, asegurándose de que no penetre en la sección roscada. Apriete a mano los pernos rompibles. Compruebe la alineación y haga los ajustes necesarios
Apriete a fondo los pernos rompibles hasta que las cabezas queden fijas. Vierta el hormigón.
Retire el encofrado y desatornille la placa con clavos. Atornille el componente macho hasta el fondo del componente hembra fijo. El componente macho se puede girar una vuelta completa para facilitar la colocación de los pernos en un lugar accesible.
Gire la contratuerca por la rosca del componente macho hasta fijar el componente hembra. Apriete con llave la contratuerca hasta el fondo de la sección hembra.
Inserte la barra de continuación en el componente macho y apriete los pernos a mano. Compruebe la alineación y haga los ajustes necesarios. Con una llave de vaso, apriete a fondo los pernos rompibles, alternativa y aleatoriamente, hasta que las cabezas se corten. No utilice herramientas de impacto. Apriete a fondo la contratuerca.
Nota: Cuando el manguito está completamente montado, la parte de rosca visible entre las dos contratuercas no puede ser superior a 20mm.



Nota: El componente macho del manguito de continuidad se puede entregar con el perno prisionero roscado instalado y con las contratuercas colocadas ya en el perno prisionero. Si el componente hembra ha de permanecer sin instalar durante un tiempo prolongado, es aconsejable engrasar las roscas para evitar la corrosión.

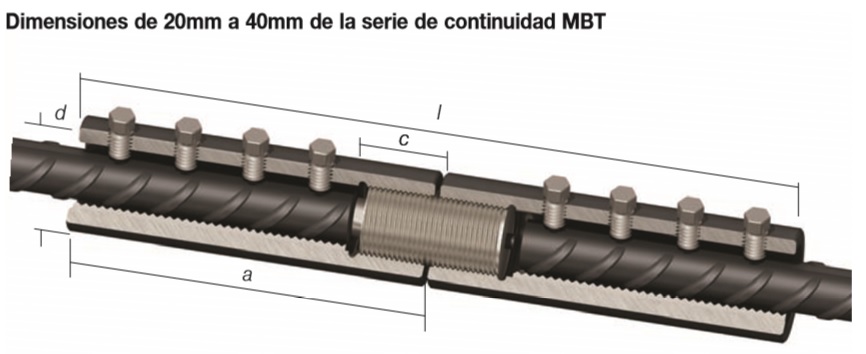

Tamaños de 20mm a 40mm
Fije la placa con clavos al encofrado y atornille el componente hembra hasta el fondo de la placa. Inserte la barra en el manguito, asegurándose de que no penetre en la sección roscada. Apriete a mano los pernos rompibles. Compruebe la alineación y haga los ajustes necesarios.
Apriete a fondo los pernos rompibles, con una llave de vaso o una herramienta de aire, hasta que las cabezas se corten. Vierta el hormigón
Retire el encofrado y desatornille la placa con clavos. Atornille el componente macho hasta el fondo del componente hembra fijo. El componente macho se puede girar una vuelta completa para facilitar la colocación de los pernos en un lugar accesible.
Las dos secciones se bloquean unidas al expandir un cono, situado en el centro del manguito, con la herramienta apropiada.
Inserte la barra de continuación en el componente macho y apriete los pernos a mano. Compruebe la alineación y haga los ajustes necesarios. Con una llave de vaso, apriete a fondo los pernos rompibles, alternativa y aleatoriamente, hasta que las cabezas se corten. No utilice herramientas de impacto.

Nota: El componente macho del manguito de continuidad se puede entregar con el perno prisionero roscado instalado y con las contratuercas colocadas ya en el perno prisionero. Si el componente hembra ha de permanecer sin instalar durante un tiempo prolongado, es aconsejable engrasar las roscas para evitar la corrosión.
