SPAMSL está especializada en el diseño, fabricación, suministro e instalación de anclajes al terreno.

* Disponemos de Equipos para ejecutar anclajes hasta 19 x 0,6", así como la fabricación de los mismo.

Los anclajes al terreno son elementos constructivos cuya misión fundamental es transmitir cargas existentes en la superficie de los terrenos a zonas más profundas de los mismos. Los anclajes al terreno pueden clasificarse considerando  sus aspectos más significativos:

Los anclajes al terreno presentados por SPAMSL en este catálogo son anclajes al terreno de cordones de acero y de tipo tracción concentrada. Pueden fabricarse para cualquiera de las dos opciones de durabilidad o de inyección exterior citadas en el anterior cuadro

Criterios Técnicos de Diseño

Criterios de durabilidad

Los anclajes permanentes deberán fabricarse con el nivel de protección adecuado para que, considerando las condiciones medioambientales previsibles, los anclajes al terreno tengan la vida útil que se especifique en el proyecto.

Los anclajes al terreno temporales SPAMSL están diseñados para una vida útil no superior a dos años. Los anclajes temporales normalizados se fabrican sin vaina exterior común.

Criterios de inyección exterior

Los anclajes SPAMSL se suministran preparados para una inyección exterior única, no obstante, si el cliente lo solicita, los anclajes pueden suministrarse preparados para realizar inyecciones exteriores repetitivas.

Criterios diseño de componentes de los anclajes

Todos los componentes de los anclajes al terreno SPAMSL se han diseñado para resistir la carga de rotura del alma resistente del anclaje manteniendo, como mínimo, un coeficiente de seguridad de 1,25.

Las vainas corrugadas exteriores tienen una sección hueca interior que es aproximadamente dos veces mayor que la sección del conjunto de cordones autoprotegidos que circulan por su interior.

Las dimensiones de las placas de reparto dependen de los diámetros de las perforaciones y de la resistencia a compresión del material en la zona de apoyo. Las placas de reparto estándar de SPAMSL están diseñadas para los diámetros de perforación indicados en la tabla posterior y para un material de apoyo que resiste con seguridad cargas máximas de hasta 250 kg/cm2.

En los anclajes permanentes se colocarán distanciadores cada 2.0m separando 15mm la vaina corrugada exterior de las paredes de la perforación.

En las longitudes de adherencia se colocarán alternativamente separadores de cordones manteniendo un espaciado entre elementos consecutivos de 1,5m.

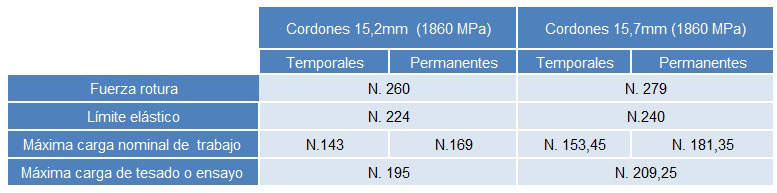

PROPIEDADES DE LOS TENDONES

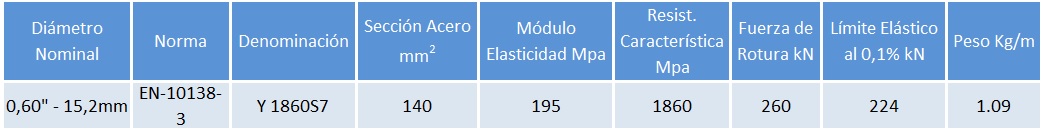

Caracteristicas del cordon de acero

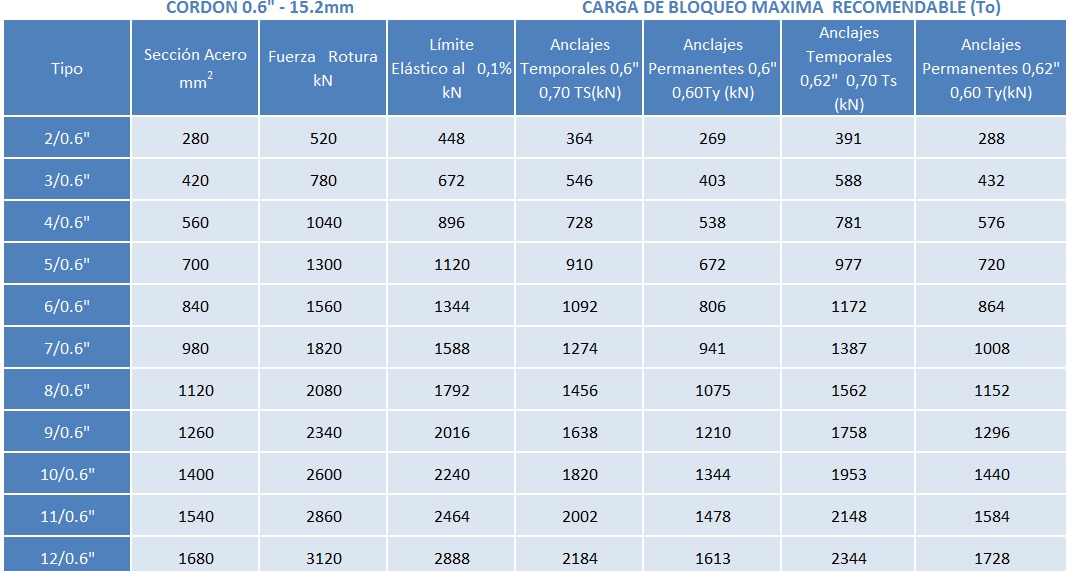

Propiedades del acero en los tendones para anclajes al terreno

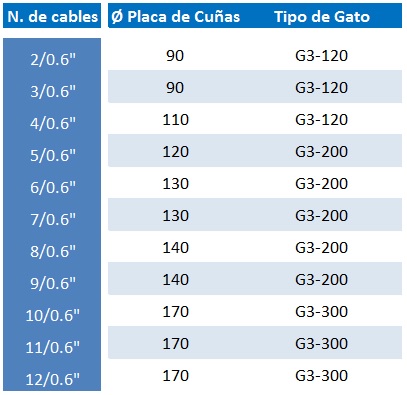

Tabla resumen de equipos y dimensiones

Nota: Las placas de reparto pueden suministrarse con inclinaciones de 01' hasta 45l'. La dimensión de las cabezas, varía según el Ø de perforación.

LA PUESTA EN MARCHA DE LOS ANCLAJES SPAMSL

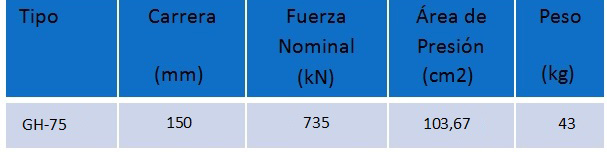

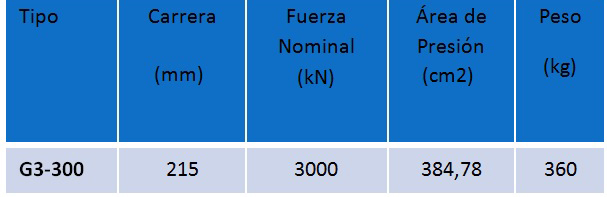

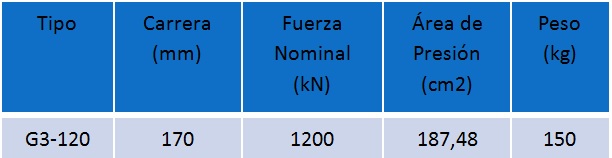

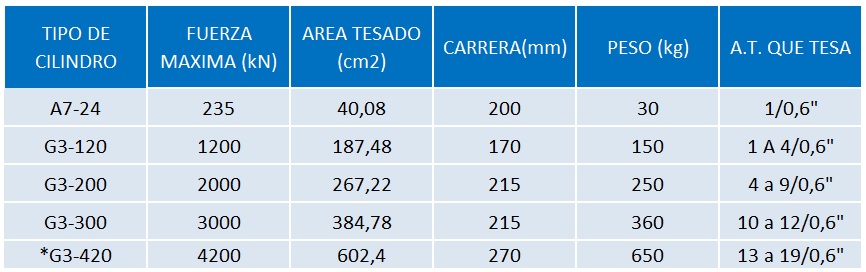

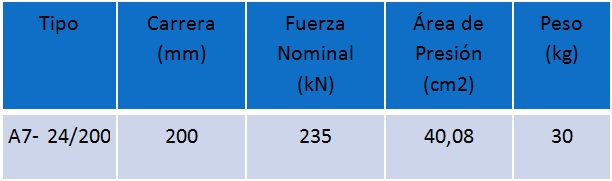

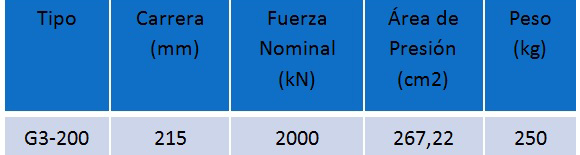

La puesta en carga de los anclajes SPAM, se realiza mediante cilindros hidráulicos multicordón automáticos tipo G3. El cilindro unitario A7 suele utilizarse para operaciones de comprobación de carga y destesados. La siguiente tabla indica y caracteriza los equipos de tesado de SPAMSL:

 * Disponemos de Equipos para ejecutar anclajes hasta 19 x 0,6", así como la fabricación de los mismo.

SPAMSL vende y alquila equipos de tesado, y suministra los recambios más frecuentemente solicitados por nuestros clientes. Nuestro equipo técnico facilita al cliente consejos y recomendaciones acerca de la utilización de los equipos, conservación, mantenimiento, transporte, etc. También proporciona asistencia técnica para la puesta en marcha de los equipos.

Pruebas de carga

La normativa europea prescribe la realización de pruebas de carga en todos los anclajes que se instalen en las obras. Las pruebas de carga pueden ser de investigación, de idoneidad, de aceptación o de seguimiento. SPAMSL puede realizar pruebas de carga de anclajes de los anclajes que instale siguiendo cualquiera de las normativas de ensayo internacionalmente vigentes.

Células de carga

SPAMSL suministra e instala células de carga hidráulicas  eléctricas acoplables a todos los tipos de anclajes al terreno que comercializa.

Aseguramiento de la calidad

Control de calidad de fabricación

SPAMSL documenta todos los materiales que suministra con certificados de calidad que aseguran la calidad de sus materiales bases y la adecuación de su fabricación.

Control de calidad de la instalación

SPAMSL documenta sus actuaciones sobre anclajes al terreno obra (montaje, inserción, inyección, mediante partes de ejecución

Asistencia técnica

El Departamento técnico de SPAMSL  proporciona a sus clientes los siguientes servicios:

• Definición del tipo de anclaje que mejor se adapta a las condiciones del proyecto
• Procedimientos operativos para cualquiera de las fases de instalación de los anclajes.
• Análisis de resultados de pruebas de carga, tesados o comprobaciones de carga.

Gestiones comerciales

El Departamento Comercial de SPAMSL proporciona los siguientes servicios:

• Elaboración de presupuestos

• Contratación

• Gestiones comerciales generales
